【机器描述】

全自动机械手式冲孔机吸取国内外各种自动冲孔机的优点，结合我国生产的需求精心设计而成。采用了WINDOWS XP 操作系统，PCI总线的高性能伺服控制卡，PCI总线的高性能图像采集卡和高分辨率编码器伺服电机组成控制系统。

机械结构采用高精度的研磨滚珠丝杠和LM滑动轨道，保证了机械定位精度。此款设备适合于大批量生产且板面冲孔多而密产品。机械手自动上料.送料自动定位打孔 。

全自动定位打孔机，在常规半自动定位打孔机的基础上进行革新，无需人工上料、送料，自带机械手装置，可实现全自动机器机械化上料、送料、冲孔。一人可同时操作多台设备，节省人工的同时也可大大提高生产效率。

【主要参数】

1. 冲孔直径Φ1-Φ5.0MM(支持订做)

2. 识别圆直径Φ1-Φ6.0MM(可带”十字圆”标志)

3. 冲孔厚度：0.05-3.00MM

4. 冲孔速度：0.5S/孔

5. 加工精度：≦±0.015mm

6. 最大加工板面：600×800mm

7. 气压要求：0.4-0.8mpa

8. 最大冲力：2000N

9. 功    耗：0.4-0.5KW

10.工作电压：AC220V-240V

11.机器外形：2500*1070*950（L*W*H）

12.机器净重：200±5KG

【运用领域】

电子薄膜开关、柔性线路板、印刷PVC/PET/PC面板、铭板、菲林、重氮片、薄膜电路胶片、铭板标牌、IML/IMD、手机

面板、手机按键、铝基板、聚脂、薄铝板、牛皮纸、邮票等材料的定位冲孔。

【特    点】

☆ 加工材料面积较大

☆ 无需人工上料、送料，自带机械手装置，可实现全自动机器机械化上料、送料、冲孔。一人可同时操作多台设备，节省人工

   的同时也可大大提高生产效率。

☆ 节省劳动力，正常情况下1人能操作2—4台设备。

☆ 减少人员移动板材时与机台面的摩擦，降低不良律。

☆ 避免人为因素造成的漏孔现象，对于无法识别的孔位由机械手直接补孔。

☆ 操作简单：嵌入式XP系统,人性化设计，可自定义设置，操作方便，简单直观。

☆ 精确度高：在识别范围内摄像头自动找图，电脑分析，控制运动。

☆ 速度快捷：摄像头反映时间短，图形一找到即可控制图形位置冲孔。

☆ 功能强大：采样图可保存，再用可直接调用。电脑系统，软件可实时升级。

☆ 品质保证：调压阀、汽缸、电磁阀、轨道等主要零部件均采用进口，确保使用寿命。

☆ 识别度高：能自动识别各种材料上的圆形图，特殊印刷材料、反光等镜面材料、十字圆、印刷不清、残缺圆（包括半圆）也能准确自动冲孔 ，大大提高了生产效率。

【长亚科技温馨提示】

一台机器要保证其运行稳定，经久耐用，那么定期保养是非常关键的，下面介绍下其日常保养的细则。

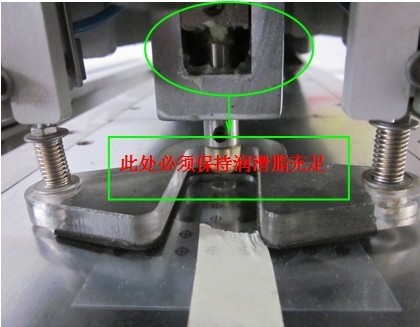

1.机台持续运动机构,即加工冲头部位，此处使用频率相当高，又是纯金属摩擦，此处要经常加润滑脂，否则，造成干摩擦，冲头配合处必定会磨出很大的间隙，这样就会大大影响机器的加工精度。如下图所示

2.保持输入气体的干燥性

 为什么要保持气体的干燥性呢？因为打孔机是由很多气动元件组成的，比如：气缸、电磁阀、过滤器等，氺就是气动件的天敌，输入气体含水量太高就会造成气动件的密封圈的老化与破损，从而导致气动件使用寿命的大大缩短。那么要如何解决这个问题呢？

方法一：定期为空压机放水。空压机输出气体没有带干燥剂，潮湿季节每2天排水一次，干燥季节每星期排水一次。

方法二：在空气压缩机的输出气体的源头加装干燥剂，这样就确保输出的气体是干燥洁净的，从而也就保证了气动元件使用寿命。

3.正常开关机

因为打孔机是靠电脑维载体的，不要非法关机，非法关机的次数多了，就会早成运动软件的损坏，从而使运动软件不能正常运行。

4.定期清理废料（当废料超过一半时，必须及时清理，否则废料会在吹气时，将其吹到机器运动部件内部，导致机器丝杆导轨等受阻，运动不顺畅，会造成打孔精度不准现象发生）

5.厂房环境要求：最好是在无尘车间作业，因为无尘车间空气比较洁净，温度湿度适宜

这样可以大大的保证机器运行时的稳定性从而排除外部不利因素。

【长亚售后服务说明】

我们提供免费的售前服务、方案定做、打样以及一年的免费售后服务。

1.整机保修1年，保修期内机器维修不收取任何费用。(耗损件及人为损坏除外）

2.终生免费提供软件系统的升级，您无需担心期间会产生任何费用。

3.我们有强大的售后系统，深圳长亚在珠三角、长三角、京津唐、环渤海湾、重庆、南昌、武汉等7大地区均有办事处，您不必为因路途遥远机器故障维修难而犯愁了。您购买了我们的设备，只要有问题，随时拨打下方我司各办事处电话即会有工作人员及时为您解决难题

【长亚科技专利技术】
